ATS电子风扇式发动机冷却系统安装调试及检查步骤
在前面的文章中小编分别介绍了驿力ATS电子风扇式发动机冷却系统机械部分、水气管道部分、电器部分的安装方法。那不少用户就会问了,安装完就可以了吗?其实不是,ATS智能冷却系统安装之后还要进行调试,检查哪些地方没有正确安装。所以今天小编为大家介绍ATS智能冷却系统的调试检查步骤。
1、ATS冷却系统初步检查
确认整车线路连接无误后,打开电源总开关,钥匙旋转,ATS则处于待机状态,进行“三检制”
(1)检查ECU:三个显示灯应该全亮(红、黄、绿灯,由右向左看)。
(2)检查显示模块:液晶屏上应先显示“88”,之后显示当前传感器测得的温度 。
(3)检查风扇:(不要启动发动机,必要时断开ECU信号线)
按下ECU正面的红色自检按钮,系统按顺序依次启动风扇,由电动机风扇、散热器风扇、中冷器风扇,每个风扇转动10秒钟。
注:如果实际情况与上述不符,说明系统可能存在异常,请依据检查排除方法处理。

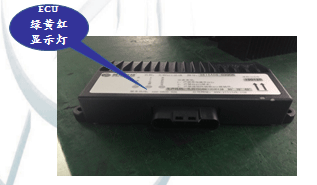

有刷ECU显示灯 无刷ECU显示灯
2、ATS冷却系统测试
发动机启动后,ECU上的蓝色工作指示灯开始点亮(表示发电机工作正常)。同时显示模块应显示正常。
(1).如果是当天第一次启动,则温度显示基本一致,且接近环境温度。
(2).发动机怠速时,中冷器温度显示一般在43℃以下,散热器出水温度显示一般在83℃以下。
(3).中冷器温度达到40-45℃、发动机水温达到 85-90℃时(具体启动温度因发动机而异),ECU开始控制风扇工作。在风扇启动后,显示模块上温度将稳定在一定范围。

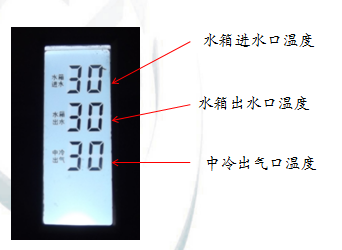

ATS冷却系统三段液晶显示屏

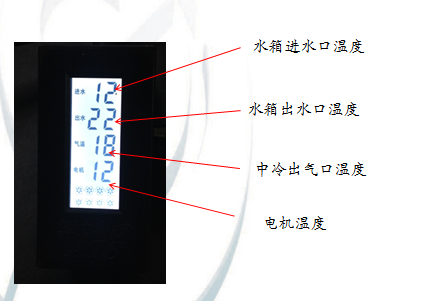

ATS冷却系统四段液晶显示屏
ATS冷却系统数码显示屏
