三种汽车散热电子风扇控制方式详解

返回列表 来源:驿力科技  作者: 查看手机网址
扫一扫!三种汽车散热电子风扇控制方式详解扫一扫!
浏览:- 发布日期:2017-07-24 15:46:41【

     在前面的文章与大家探讨过客车发动机冷却风扇类型和商用车冷却风机驱动方式。今天我将要和大家聊聊其中散热电子风扇控制方式的相关问题。下面我们先界定一个概念:什么是电子风扇。这里所说的汽车散热电子风扇是指需要接通电源,并完全不依赖发动机转速而工作的风扇。因此,这里提到的汽车散热电子风扇不包含电磁离合器风扇和电控硅油离合器风扇。

作为发动机冷却风扇的一种,电子散热风扇已经广泛应用于乘用车市场和商用车部分领域。不同的车型匹配的电子散热风扇也不一样。从控制方式细分地话可以简单分为三种:温控开关电子风扇、整车ECU温控电子风扇、独立ECU温控电子风扇。

温控开关电子风扇

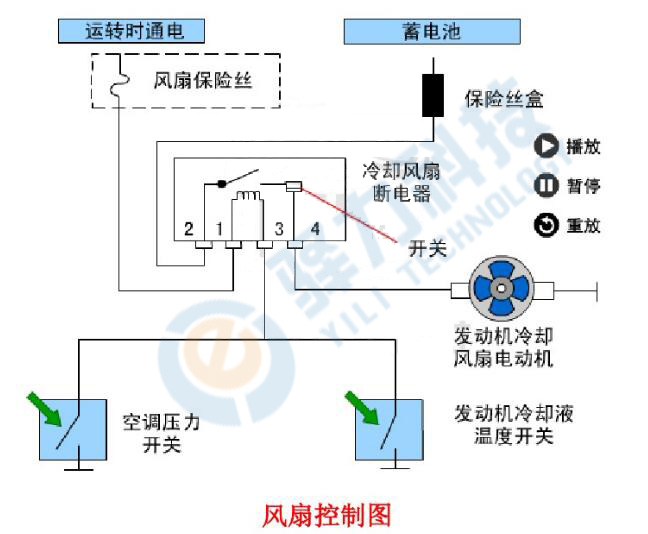

轿车温控开关电子风扇

从应用情况看,温控开关电子风扇常见于乘用车,风扇总成包括电子风扇、继电器、热敏电阻、支架等。一般汽车电子散热风扇温控开关是热敏电阻充当。热敏电阻的数量由车辆配的电子散热风扇数量决定;一个电子风扇配一个热敏电阻。有的车配两个电子散热风扇,对应的就会有两个热敏电阻开关。电子风扇、继电器、热敏电阻开关之间通过线束连接。连接线束中红色线为正极线,棕色线为搭铁线,红色正极线则在正极接线柱处固定。其中红色正极线的控制分为风扇低速继电器、空调继电器和风扇高速继电器控制。风扇的低、高速运转是通过散热器上的双温热敏开关根据冷却液的温度,控制继电器的搭铁实现的。不同的车型继电器的位置不同,电子风扇数量也不同。

整车ECU温控电子风扇

整车ECU控制电子风扇运行

该控制方式的电子风扇主要用于乘用车。这种电子散热风扇总成由风扇、水温感应塞、继电器、支架、线束等。与温控开关控制方式不同的是,该控制模式下整车ECU通过水温感应塞接收水温信号,风扇继电器控制线束接整车ECU,风扇运行状态由整车ECU通过继电器控制。电子散热风扇继电器由低速、高速两种模式,根据整车ECU给出的控制命令进行选择。

独立ECU温控电子风扇

该控制方式下的电子风扇主要用于商用车发动机散热和电机散热,例如城市公交客车。电子风扇总成由ECU控制器、风扇、水温传感器、线束、支架等组成。与整车ECU温控电子风扇不同的是,独立ECU温控电子风扇总成没有继电器,电子风扇直接通过线束与独立ECU相连。独立ECU通过水温传感器检测水温,并据此选择预置的温控策略,控制电子风扇运行。该控制方式下,电子风扇可以实现无级变速,不再有低速、高速或者几级速度模式之分。技术人员从就可以看出,独立ECU和整车ECU功能也是不同的。

独立ECU控制电子风扇

汽车电子风扇控制方式的不同对技术要求也不同。温控越精确、电子风扇数量越多、智能化程度越高,对技术的要求就越高。比如商用车用组合式电子风扇散热,多达6个电子风扇,全部单独温控,无级变速,这就不是一般企业技术能达到的。驿力科技多年致力于电子风扇散热的研究,无论是技术研发还是实际应用经验积累都具有巨大优势。同样是PWM变速控制,驿力科技温控策略则更加精确、人性化。

驿力科技BLDCIDC两种汽车电子风扇,独立研发,自主知识产权,性能完全可以媲美同类进口风机品牌,适用于精密仪器散热、发动机散热、电机散热、机房、电动空调等新能源汽车领域、制冷领域、通讯设备领域等,欢迎咨询。
